2021年5月23日

70スープラ オーディオ フルカスタム 後編





onUfactory オンユーファクトリー カーオーディオカスタム AUTOMETER AMERICAN MASCLE オートメーター メーターカスタム ブースト計 デッキパネル製作 シフトインジケーター 内装張替え 完成

70スープラ オーディオ フルカスタム

後編はセンターコンソール製作デッキパネル製作メーターパネルカスタムの方に入ります。



onUfactory オンユーファクトリー カーオーディオカスタム センターコンソール製作 CAD図面デザイン設計 CNCルーター 切り出し



onUfactory オンユーファクトリー カーオーディオカスタム シフトインジケーター ブースト計 デッキパネル製作 CAD図面デザイン設計 CNCルーター 切り出し



並行してますがセンターコンソールとデッキパネルの方も先ずはCAD図面の方から。



onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム センターコンソールデッキパネル製作途中



元の純正内装のセンターコンソールは使わずにまるごと1から製作していくことにします。



onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム センターコンソールカップホルダー CNCルーター切り出し



ドリンクホルダーの無い時代?の車だったみたいなのでPVCとアクリルをCNCで切り出してこちらもドリンクホルダー自体を1から制作していきます。



 onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム デッキパネルパネル シフト回り 加工



デッキパネルとシフトパネル部分も段々イメージできてきました。



onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム センターコンソールデッキパネル製作途中 ほぼ形は完成



後はひたすら削って形成していきます。



onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム エアコンパネル移設



エアコンパネルはグローブボックスの中に移設。



onUfactory オンユーファクトリー カーオーディオカスタム シフトブーツ枠制作



シフトブーツでシフトの表示部分が隠れるのでDAKOTADIGITALのDGS-1Rというシフトインジケーターで表示します。



onUfactory オンユーファクトリー カーオーディオカスタム デッキパネル製作 AUTOMETER ブースト計と DAKOTADIGITAL シフトインジケーター製作 完成



ターボ車なのでAUTOMETERの1259 ブーストメーターを配置。

ATシフトインジケーターと並べてインストールして完成。



onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム 作業前センターコンソールシフト回りノーマル状態



こんな感じだったコンソール回りも



onUfactory オンユーファクトリー カーオーディオカスタム センターコンソール シフトブーツ 内装張替え 完成



今風アレンジで完成です。



onUfactory オンユーファクトリー カーオーディオカスタム AUTOMETER AMERICAN MASCLE オートメーター アメリカンマッスルシリーズ



残るはメーターカスタム☆

使用するユニットはAUTOMETERのAmerican Muscleシリーズを6連分(写真のもの+タコメーター)。



onUfactory オンユーファクトリー カーオーディオカスタム メーターカスタム メーターパネル製作 CAD図面デザイン設計 CNCルーター 切り出し



純正のメーターをバラして

幾つかの部分は使用します。



 onUfactory オンユーファクトリー カーオーディオカスタム メーターパネル制作 配置



切り出したパーツで実際にメーターの並びを調整していきます。

この時点で既に結構な重厚感。



onUfactory オンユーファクトリー カーオーディオカスタム メーターパネル土台制作



メーターパネルはゆっくりカーブしているので1回で図面通りにはいきませんでした💦

地道に現車で合わせていくしかないですね。



onUfactory オンユーファクトリー カーオーディオカスタム メーターパネル制作 固定ブラケット作り直し



メーターを固定するパーツもキットのものが使えない形になったので作り直すことに。。。



onUfactory オンユーファクトリー カーオーディオカスタム メーターパネル制作 土台と枠



化粧パネルは内装張替え生地と同じウルトラスェード。

ベースパネルは黒塗りで。



onUfactory オンユーファクトリー カーオーディオカスタム メーターパネル制作 細部インジケーターランプ類



インジケーターランプ類も新たに作ります。



onUfactory オンユーファクトリー カーオーディオカスタム メーターパネル制作 ほぼ完成



作成したパーツを組み上げてメーターはほぼ完成。



onUfactory オンユーファクトリー カーオーディオカスタム AUTOMETER AMERICAN MUSCLE メーターカスタム  内装張替え 完成



配線を収めてメーターカスタム完成です!

メーターパネルに使用したユニットは左からAUTOMETER American Muscleシリーズの1215フューエルメーター・1226オイルプレッシャーメーター・

1236ウォーターテンプメーター・1289スピードメーター・1298タコメーター・1294ボルトメーターの6連です。



onUfactory オンユーファクトリー カーオーディオカスタム AUTOMETER AMERICAN MASCLE オートメーター メーターカスタム ブースト計 デッキパネル製作 シフトインジケーター 内装張替え 完成



新し過ぎないけど古い感じもないというなかなかイイ感じの雰囲気のカスタムになったんじゃないでしょうか?

ネオクラッシック系カスタムの新ジャンル的に捉えてもらえると嬉しいです。



onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム 外観スタイリング ボディーカラーグリーン



S様、作業のご依頼その他にも色々して頂きありがとうございました!!

2021年5月22日

70スープラ オーディオ フルカスタム 中編

onUfactory オンユーファクトリー カーオーディオカスタム メーターカスタム トランクオーディオ MASSIVEAUDIOウーファーボックス PRAZIS エアサスコンプレッサー消音ケース 製作 完成



前編に引き続き70スープラ オーディオ フルカスタム 中編では

アンプラック製作・トランクウーファー製作の方をご紹介させて頂きます。

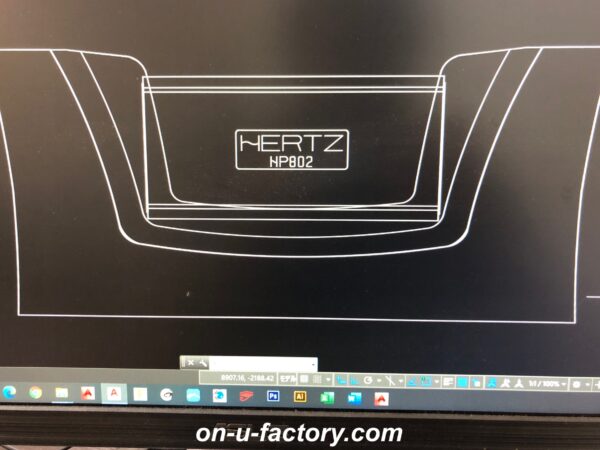

onUfactory オンユーファクトリー カーオーディオカスタム アンプラック製作 CAD図面デザイン設計 CNCルーター 切り出し



先ずはアンプラックのデザインからいきます。



onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム アンプラック土台制作



ウーファーを鳴らすアンプはHERTZ HP802。

正統派AB級アンプです。結構デカい!

図面どうり切り出したパーツを組んでいきます。

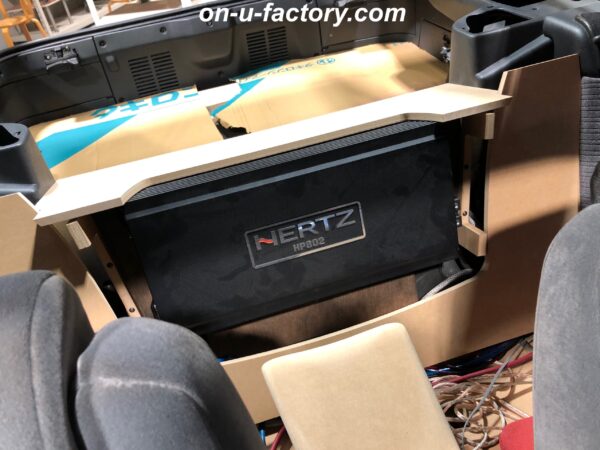

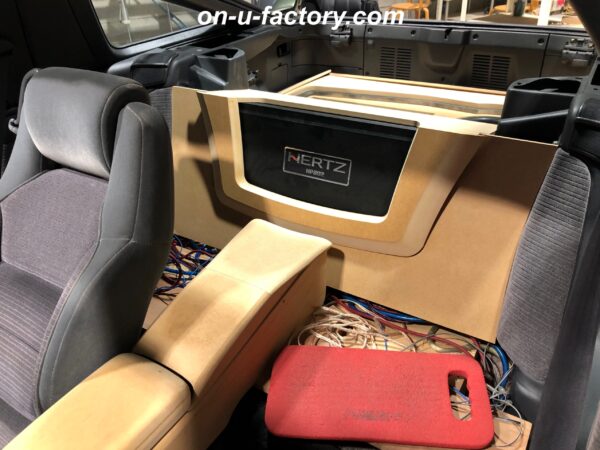

onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム アンプラック制作中



リヤシートの部分を陣取ってこんな感じのイメージ。



onUfactory オンユーファクトリー カーオーディオカスタム トランクオーディオ MASSIVEAUDIOウーファーボックス SUMMO84XL PRAZIS エアサスコンプレッサー消音ケース 製作

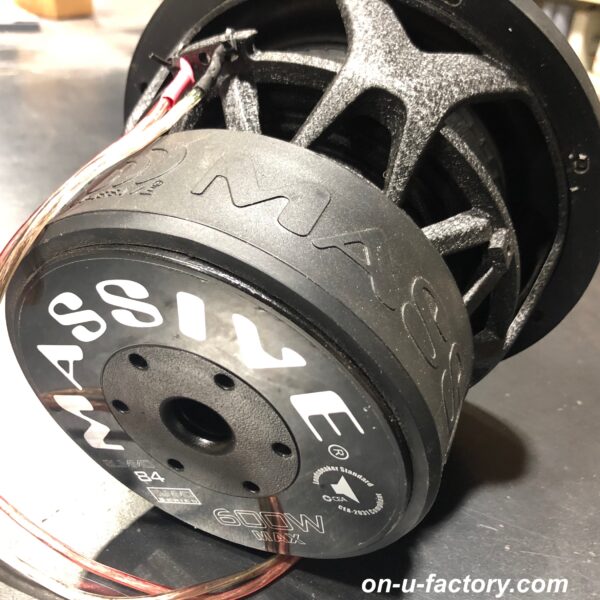

そしてトランクの方にインストールするウーファーはMASSIVEAUDIOのSUMMO84XL。

8インチの小口径ながらこのヘビー級のマグネットを使用している所がMASSIVEAUDIOらしいですね。

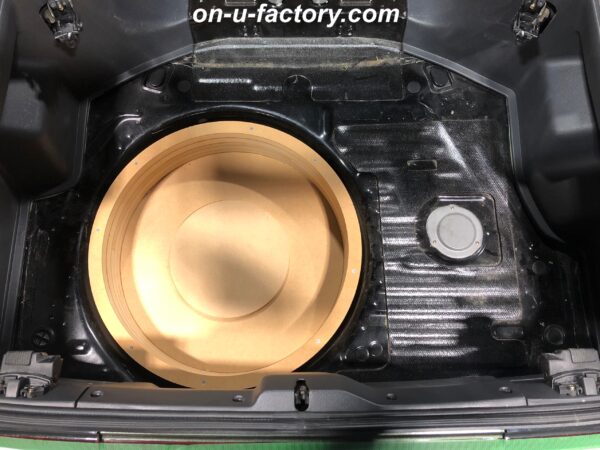

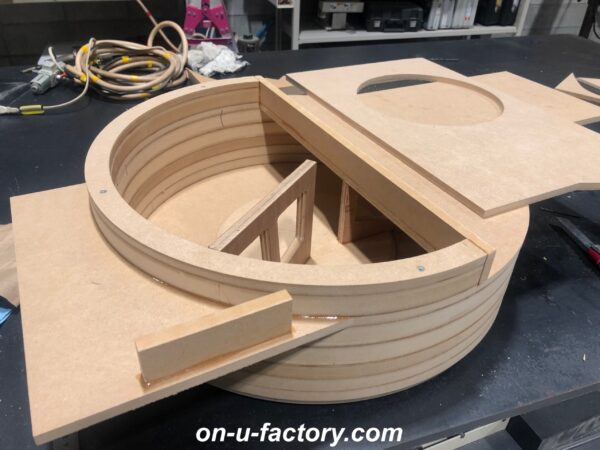

onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム トランクオーディオ ウーファーボックス製作中



スペアタイヤのスペースを有効的に使ってボックスの土台を作っていきます。



onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム ウーファーボックス垂直リブ製作中



中にはリブを入れて補強。

上部の箱と合わせて31ℓ位はボックス容量を確保出来ています。

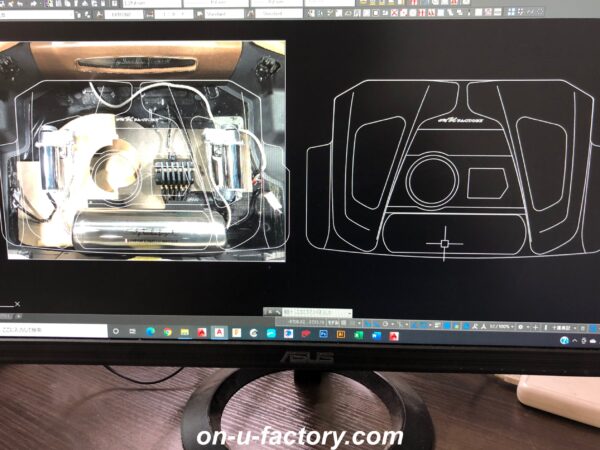

onUfactory オンユーファクトリー カーオーディオカスタム トランクオーディオ製作 ウーファーボックス エアサスコンプレッサー消音ケース CAD図面デザイン設計 CNCルーター 切り出し



トランクにはエアサス屋さんの方でPRAZISというメーカーのエアサスを組んで頂いている状態からのウーファーボックスとコンプレッサー消音ケースのデザインです。

電磁弁のブロックの鍵盤がカチカチ音がしてめちゃくちゃかっこいいのですが車内では相当うるさいとの事でコンプレッサーと共にケースで囲っていこうと思います。

オーディオ車ですからね♪





こちらもCNCで切り出したパーツをがんがん積み上げていきます。

このスープラはエアロトップ車なので屋根を開けた時に外したルーフをトランクに収納出来ないといけないのでそれも考慮した形状で作成していきます。

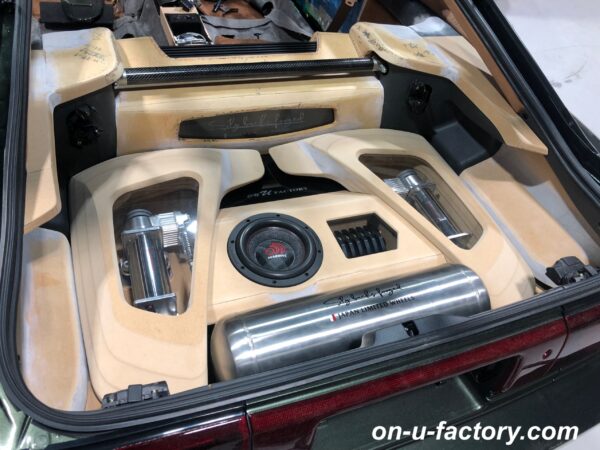

onUfactory オンユーファクトリー カーオーディオカスタム トランクオーディオ MASSIVEAUDIOウーファーボックス PRAZIS エアサスコンプレッサー消音ケース 製作



各所のパーツも次々と作成して形を整えていきます。

そして、

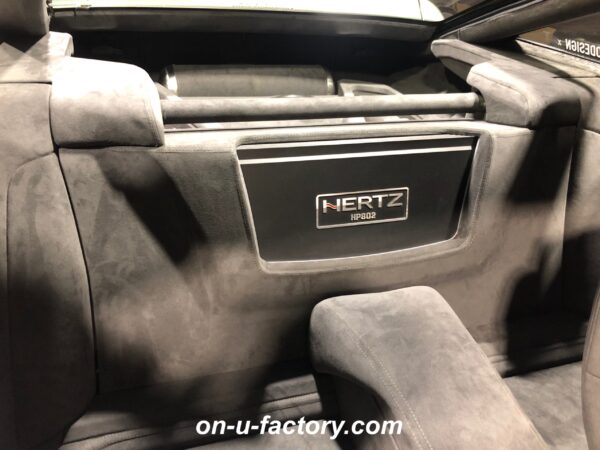

onUfactory オンユーファクトリー カーオーディオカスタム アンプラック製作 HERTZ HP802 内装張替え



張替屋さんの方でキレイに生地を巻いてもらってアンプラック完成。

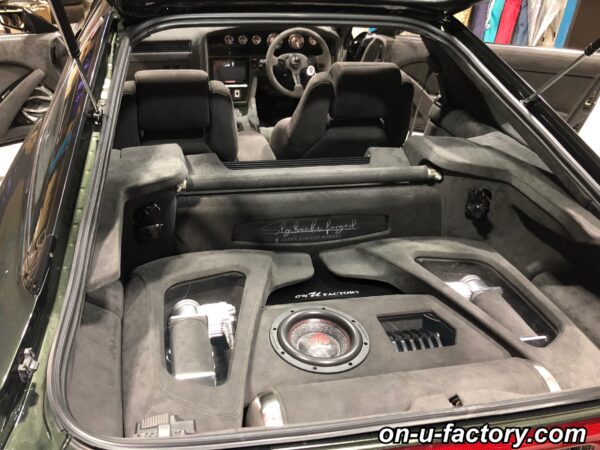

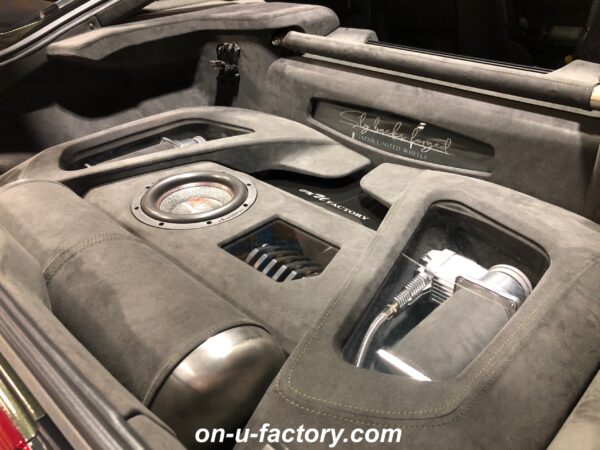

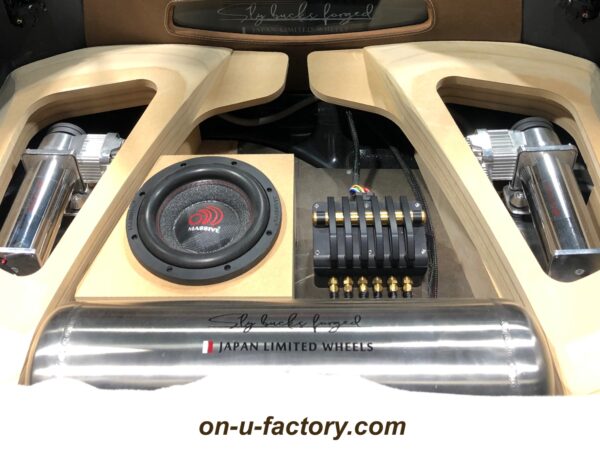

onUfactory オンユーファクトリー カーオーディオカスタム トランクオーディオ MASSIVEAUDIOウーファーボックス PRAZIS エアサスコンプレッサー消音ケース 製作 完成



そしてトランク回りも完成。

コンプレッサーと電磁弁の音もかなり消音できました。

後編に続きます。

2021年5月21日

70スープラ オーディオ フルカスタム 前編



onUfactory オンユーファクトリー カーオーディオカスタム  HERTZ MLPK1650.3 2Wayスピーカーインストール 内装張替え 完成



今回ご紹介するのはネオクラッシック系ど真ん中と勝手に私が思ってる70スープラのオーディオフルカスタムです。



onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム 外観スタイリング ボディーカラーグリーン



この時代ならではの独特のオーラを放つスタイリングです。

リトラクタブルヘッドライトが時代を感じさせますね。

そんなスタイリッシュなスープラに取り付けするスピーカーユニットは

コチラ!

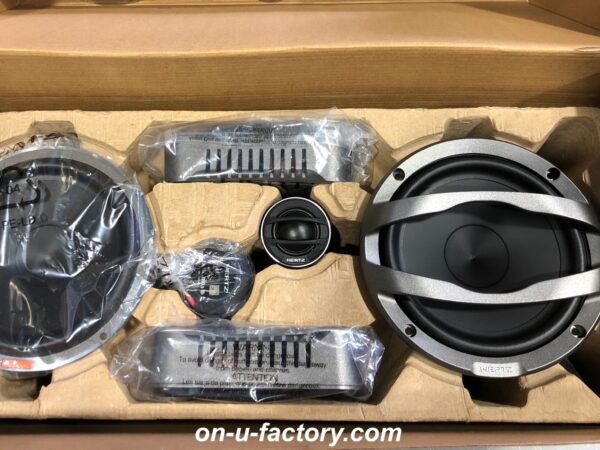

onUfactory オンユーファクトリー カーオーディオカスタム HERTZ MLPK1650.3 日本オリジナルパッケージモデル



HERTZ  MLPK1650.3 です!

3Ωのダイナミックな鳴りのMille PRO シリーズのミッドバスに

Mille Legendシリーズの繊細なツィーターを組み合わせた

通常のラインナップには存在しない国内オリジナルパッケージです。

このユニットはユナイテッドサウンド長谷川社長との談話の中で提案させて頂いた事が実現した

スペシャルなモデル!

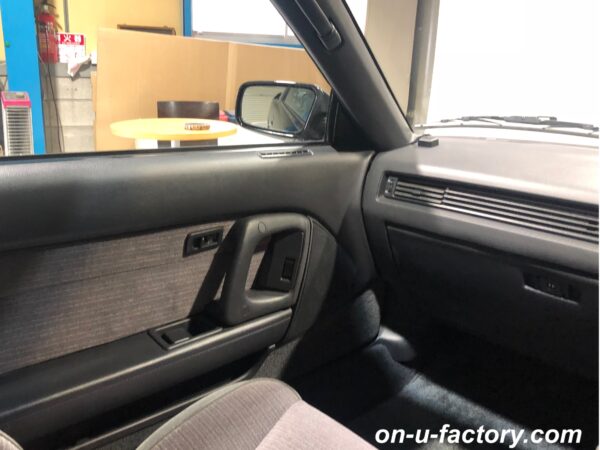

onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム 作業前ドアパネルAピラーノーマル状態



今回もミッドバスはスラントバッフルで、

ツィーターはAピラーにマウントセパレートタイプで製作していこうと思います。

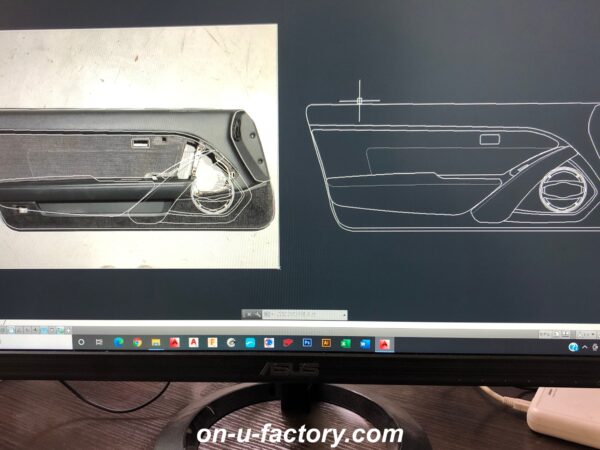

onUfactory オンユーファクトリー カーオーディオカスタム ドアパネルカスタム CAD図面デザイン設計 CNCルーター 切り出し



先ずはドアパネルのデザインから。

今回もCADを使ってイメージング。

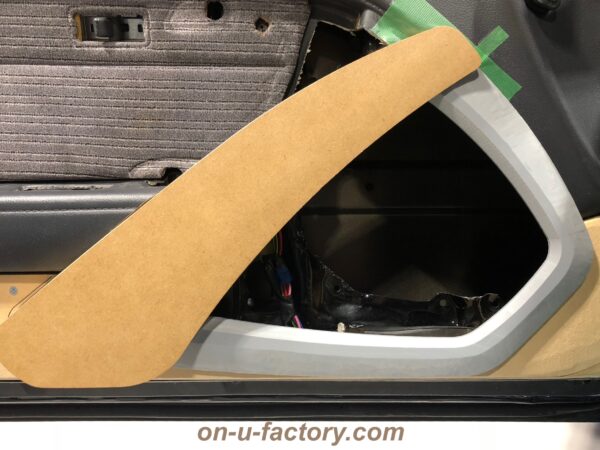

onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム ドアパネル製作 スピーカー回り



CNCルーターで切り出したパーツを組んでは外しての繰り返しで形を調整しながら形成していきます。



onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム ドアパネル製作 スピーカーソリッドPVCバッフル  製作中 背圧逃がし構造図

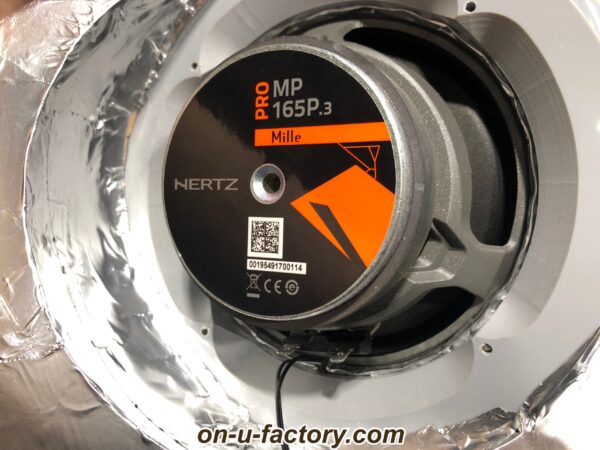

ミッドバススピーカーのバッフルは今回もソリッドPVCを選択。

背圧の逃げも広めに開口しています。



onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム ドアパネル製作 ソリッドPVCバッフル  スラントバッフル製作中



パテと樹脂も使って更に形成。

ミッドバスの角度もいい感じに立ち上がっています。

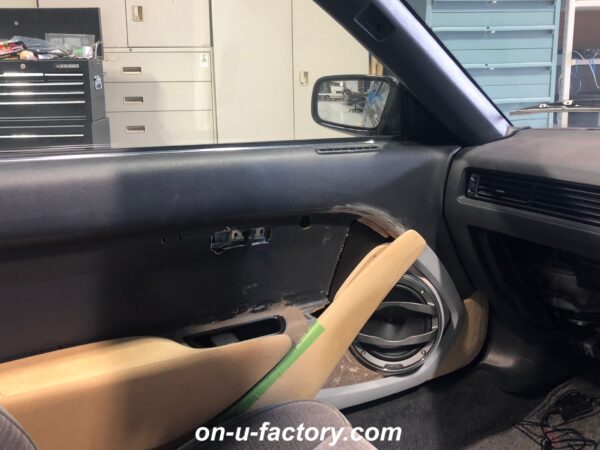

onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム 70スープラ ドアパネル製作 ドア全体イメージ 製作中



持ち手のパーツとパワーウィンドウスイッチのパネルも1から製作です。



onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム ドアデッドニング PVC下地穴埋めプレート



そしてここで一旦デッドニング作業を挟みます。

先ずボディー側の鉄板にスポットで制振材を貼りスピーカーの背圧がかかる所には拡散材のディフュージョンを貼っていきます。

サービスホールが広めなので5mmのPVCで穴埋め用の下地を作り固定します。

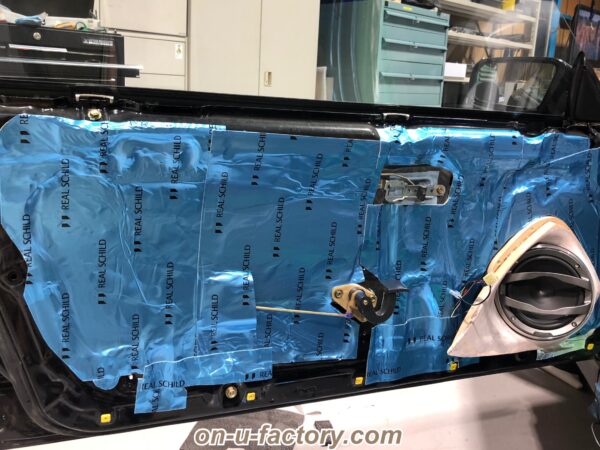

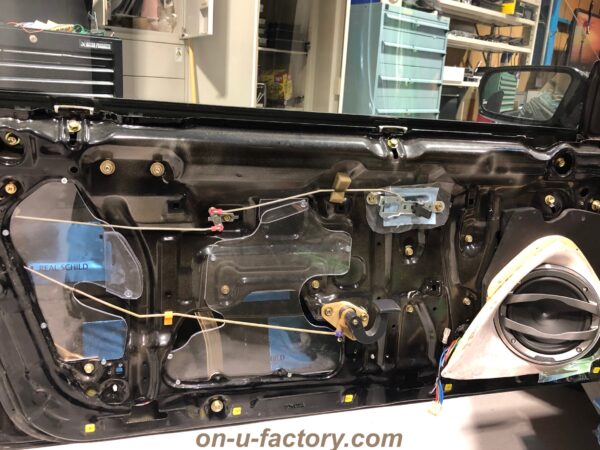

onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム ドアデッドニング レアルシルトによる制振



その上からレアルシルトでしっかりと制振していきます。

これでデッドニング完成。

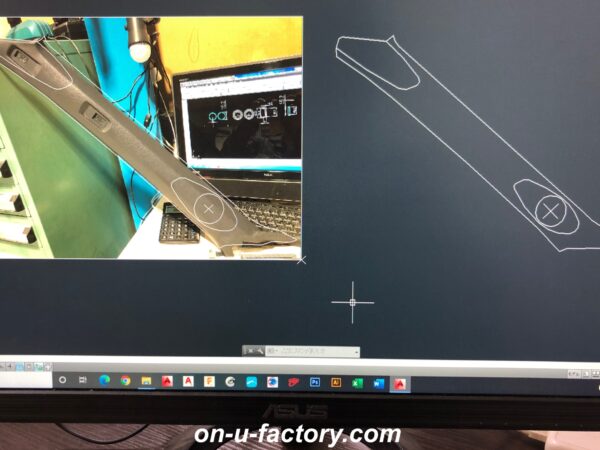

onUfactory オンユーファクトリー カーオーディオカスタム Aピラー加工 ツィーターマウント製作 CAD図面デザイン設計 CNCルーター 切り出し



次にピラーの方も純正ベースを基にデザインしていきます。

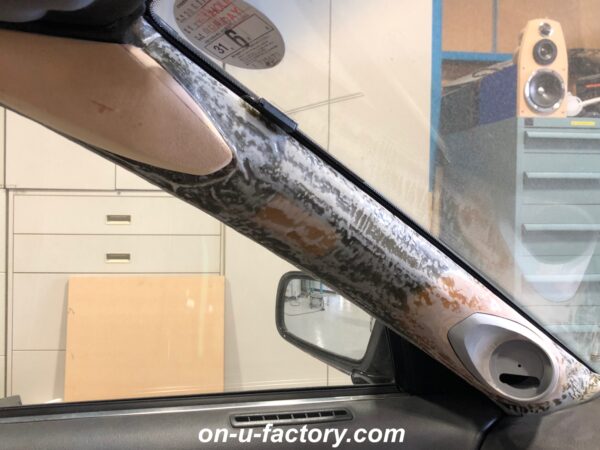

onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム Aピラーツィーター埋め込み PVCツィーターマウント 樹脂パテ形成中



切り出したパーツを削りまくって形成していき純正ピラーにあてがってまたまたパテと樹脂で形を整えていきます。

ツイーターのマウントにもPVCを使用。

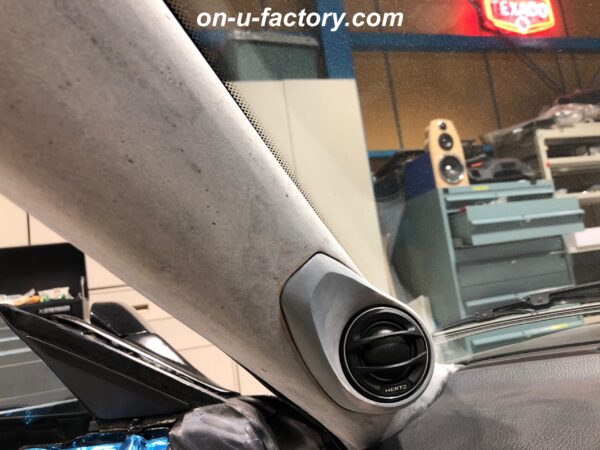

onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム Aピラー PVCツィーターマウント ほぼ完成



だいたいの形が出来上がってきました。

この後は塗装と生地貼りへ。

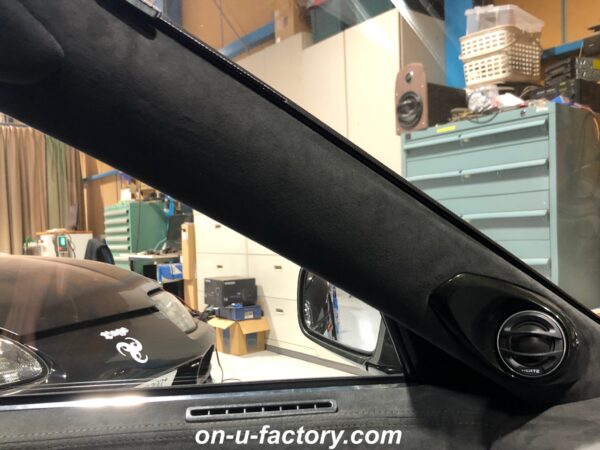

onUfactory オンユーファクトリー カーオーディオカスタム  HERTZ MLPK1650.3 Aピラー加工 内装張替え 完成



ウルトラスェードとダークグリーンの塗装のコンビネーションでピラーツィーター埋め込み完成!



onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム 作業前ドアパネルノーマル状態



こちらの純正ドアパネルも

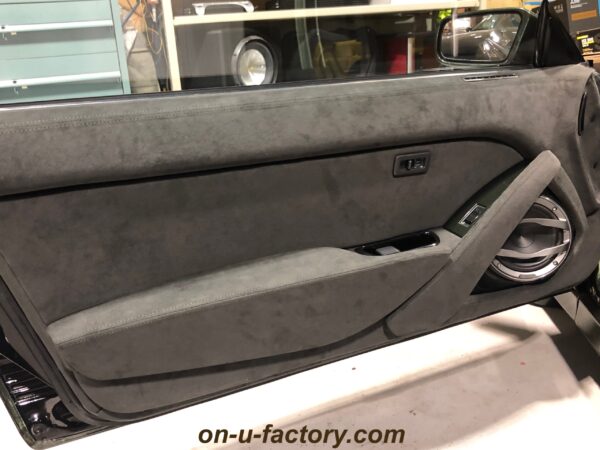

onUfactory オンユーファクトリー カーオーディオカスタム  HERTZ MLPK1650.3 ドアパネルカスタム スラントバッフル アルミアコースティックリング アルミバッフル 内装張替え 完成



こんな感じでアウターバッフル完成!!

当店オリジナルのアルミアコースティックリングを装着し重厚感のある仕上がりに。

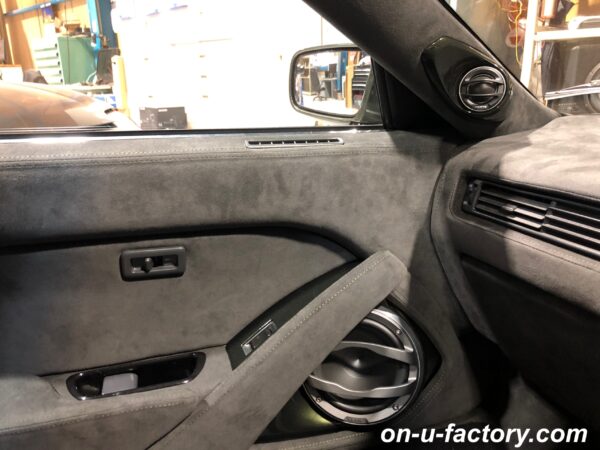

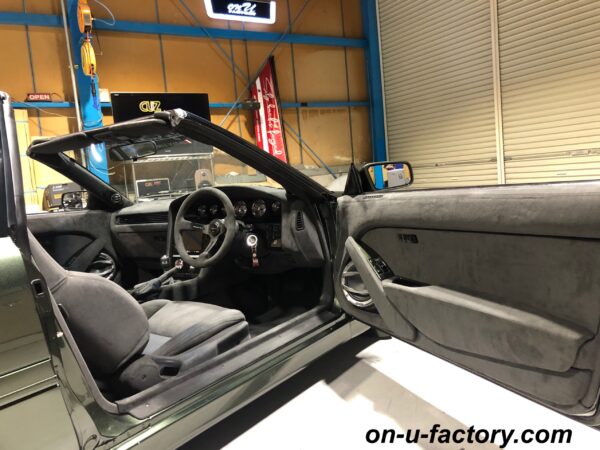

onUfactory オンユーファクトリー カーオーディオカスタム ドアパネル メーターカスタム 全貌 内装張替え 完成



ドアを閉めた時にツィーターとミッドバスがすべて運転席と助手席の間を向くように角度合わせしてあります。

以上、70スープラ オーディオ フルカスタム 前編でした。

中編ではアンプラック製作・トランクウーファー製作を紹介させて頂きます。

2020年11月26日

セレナにAピラー加工・ドアアウターバッフル制作&ナビ・プロセッサー・アンプ取付け

オンユーファクトリー onufactory DYNAUDIO ディナウディオ ESOTAR2 エソター2 HELIX DSPPRO2 ヘリックス CYBERNAVIX サイバーナビX アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



以前ご紹介したウィッシュのM様、お車お乗り換えに伴いディナウディオの エソター2を3Wayで

セレナE-POWERにインストールとの事で作業をご依頼いただきました。



オンユーファクトリー onufactory DYNAUDIO ディナウディオ ESOTAR2 エソター2 HELIX DSPPRO2 ヘリックス CYBERNAVIX サイバーナビX アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



新車納車即のオーディオ取り付けなので車ピカピカです。



オンユーファクトリー onufactory DYNAUDIO ディナウディオ ESOTAR2 エソター2 HELIX DSPPRO2 ヘリックス CYBERNAVIX サイバーナビX アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



前回サン精工さんとこで作って頂いたアルミアコースティックリングは勿論今回も引き続きインストールすると言う事で

またまたデザイン的に厳しいインストレーションになるわけですが今回もバッチリ仕上げていきます。



オンユーファクトリー onufactory DYNAUDIO ディナウディオ ESOTAR2 エソター2 HELIX DSPPRO2 ヘリックス CYBERNAVIX サイバーナビX アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



今回は先にマウントを作ってから全体をデザインと言うやり方。



オンユーファクトリー onufactory DYNAUDIO ディナウディオ ESOTAR2 エソター2 HELIX DSPPRO2 ヘリックス CYBERNAVIX サイバーナビX アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



クリアランス等を考えて骨組みを形成していきます。

それにしてもただでさえデカいエソター2に更に輪をかけてデカいリング!

なかなか大変です。笑



オンユーファクトリー onufactory DYNAUDIO ディナウディオ ESOTAR2 エソター2 HELIX DSPPRO2 ヘリックス CYBERNAVIX サイバーナビX アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



パテとMDFで形成していって何だかんだで形になってきました。

後は生地を張って仕上げます。



オンユーファクトリー onufactory DYNAUDIO ディナウディオ ESOTAR2 エソター2 HELIX DSPPRO2 ヘリックス CYBERNAVIX サイバーナビX アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



次にドアアウターバッフルですが土台はこちらも前回製作のアルミバッフルと真鍮バッフル再使用で

車両側の鉄板にサンドイッチ構造にしてマウント。

その上からアウターにかけてバッフルを作成していきます。



オンユーファクトリー onufactory DYNAUDIO ディナウディオ ESOTAR2 エソター2 HELIX DSPPRO2 ヘリックス CYBERNAVIX サイバーナビX アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



バッフル制作の前にデッドニング処理。

今回の部材はオスカーインターナショナルのダイポルギーをチョイス。

ご存知の方もいらっしゃると思いますがこちらの作業めっちゃ時間が掛かる????



オンユーファクトリー onufactory DYNAUDIO ディナウディオ ESOTAR2 エソター2 HELIX DSPPRO2 ヘリックス CYBERNAVIX サイバーナビX アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



そしてようやくアウターバッフルの作業に入ります。

先ずは角度等を考えながらCADでデザイン。

純正の内張りのデザインを残してスラントバッフルでせり出してきてる感じの割とシンプルなデザインにします。



オンユーファクトリー onufactory DYNAUDIO ディナウディオ ESOTAR2 エソター2 HELIX DSPPRO2 ヘリックス CYBERNAVIX サイバーナビX アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



図面データからバッフルをCNCで切り出します。



オンユーファクトリー onufactory DYNAUDIO ディナウディオ ESOTAR2 エソター2 HELIX DSPPRO2 ヘリックス CYBERNAVIX サイバーナビX アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



背圧の処理はこんな感じに逃がします。

わかる人にはわかるこの感じ。笑

ちょっと自己満の世界かも知れませんね。



オンユーファクトリー onufactory DYNAUDIO ディナウディオ ESOTAR2 エソター2 HELIX DSPPRO2 ヘリックス CYBERNAVIX サイバーナビX アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



真鍮バッフルとの境はソリッドPVCで。



オンユーファクトリー onufactory DYNAUDIO ディナウディオ ESOTAR2 エソター2 HELIX DSPPRO2 ヘリックス CYBERNAVIX サイバーナビX アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



こちらもパテとMDFでスラントバッフルを形成。



オンユーファクトリー onufactory DYNAUDIO ディナウディオ ESOTAR2 エソター2 HELIX DSPPRO2 ヘリックス CYBERNAVIX サイバーナビX アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



こんな感じでスラントしてます。

それにしてもリングがデカいです。



オンユーファクトリー onufactory DYNAUDIO ディナウディオ ESOTAR2 エソター2 HELIX DSPPRO2 ヘリックス CYBERNAVIX サイバーナビX アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



生地を張ってアウターバッフル完成。



オンユーファクトリー onufactory DYNAUDIO ディナウディオ ESOTAR2 エソター2 HELIX DSPPRO2 ヘリックス CYBERNAVIX サイバーナビX アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



ピラーも同様にスウェード調素材の生地を張って完成です。



オンユーファクトリー onufactory DYNAUDIO ディナウディオ ESOTAR2 エソター2 HELIX DSPPRO2 ヘリックス CYBERNAVIX サイバーナビX アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



そして今回は8インチのサイバーナビXをメインにヘリックスDSPpro2で3way+Subをコントロール。

ヘリックスのダイレクターはコンソールにマウントを作成してインストールしています。

アンプはラゲッジ収納スペースに忍ばせてARCAUDIOのシグネーチャー4200SEとALPINEとでフロント3Way、KICKERでSubをそれぞれ駆動しています。



オンユーファクトリー onufactory DYNAUDIO ディナウディオ ESOTAR2 エソター2 HELIX DSPPRO2 ヘリックス CYBERNAVIX サイバーナビX アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



3Way全部のスピーカーがおなじ方向に向いて揃ってると気持ちがいいですよね!

勿論音的にも(^-^)

M様今回も作業のご依頼ありがとうございます!







2020年11月21日

メルセデスベンツG-ClassにFOCAL3wayスピーカーとALPINE 11型フローティングBigX取付

オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



今回ご紹介の作業はフロントドアアウターバッフル(スラント加工)とAピラー加工、センタークラスターデッキパネル製作です。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



お車はこちら。メルセデスベンツG-ClassAMG。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



WALDのフルエアロとホイールがバシッときまってますね。

威圧感半端ないです。超いかつい!



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



今回インストールするスピーカーはこちら。

FOCALの165W-XPに3W2Beのスコーカーを追加したイレギュラーな3Wayシステム。

この組み合わせ国内初かな?



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



先ずはドアのデザインから。

純正ドアの上からデザインしていきます。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



奥行とかスラントの角度とかできるだけ細かく図面にしてからCNCで切り出しです。

またCNCルーターの写真撮り忘れた。涙



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



ドアパネルはソリッドPVCで穴埋めしてAquieTでデッドニング処理。

流石はゲレンデですね。最初から補強ガッチリな骨組みの上からデッドニングなのでこの段階で結構しっかりした箱になりました。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



いよいよ内張を切開けてバッフル面の制作です。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



化粧パネルも形にしていきます。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



ドア全体のイメージが見えてきました。

スラントの角度もほぼ設計どうりです。

スピーカーの接地部分のバッフルは今回もソリッドPVCで制作。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



リブを立ててスピーカーのバッフル部分をしっかりホールド。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



ドアパネルに沿うように型合わせしシッカリと固定。

後はパテと樹脂で表面を仕上げて塗装仕上げに入ります。





オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



続いてAピラー加工。

ツィーターとスコーカーの2連加工はウチではお決まりのスタイルですね。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



3Way全てのスピーカーの軸が同じ方向を向く様にセッティング。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



ピラーもパテで整形して行き最終黒のジャージクロスを巻いて仕上げます。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



バッフルの塗装は今回はカッパーブロンズ寄りのシャンパンゴールドを選択。

ゴージャスなイメージを演出します。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



そしてonUfactoryのロゴをエッジングしたアクリル2段イルミネーションをLEDで光らせます。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



化粧パネルにレザー生地を張ってドアアウターバッフルの完成。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



ピラーもLEDリングでキラッと光るイルミネーション。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



オンユーファクトリーではスラントバッフルがかなり定着してきていて嬉しい限りですが、

勿論、普通に水平対向バッフルも受け付けておりますのでご心配なくです。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



FOCALの3WayスピーカーをALPINE 11型フローティングBigXで鳴らすにはプロセッサーが必要ということで

またもや登場、ESX XE6440-DSP (6chアンプ内蔵プロセッサー)。

今回はシート下にインストール。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



次にデッキパネルの設計です。

純正デッキの位置が結構下にあって画面が見えにくいのでエアコンパネルも含めて位置変更。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



シンプルにまとまりました。

プロセッサーのコントローラーとダコタデジタルの電圧計もこの位置に決定。

デジタル電圧計と言えばダコタデジタル!という世代は私だけじゃないのではないでしょうか?

今尚現役のブランドです。カッコイイ!



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



11型の大画面で位置もバッチリ。

これできっとドライブが何倍も楽しくなりますね。

羨ましいです。



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



前まわりはコンプリートしたので次はラゲッジオーディオインストールのご依頼お待ちしています。笑



オンユーファクトリー onufactory フォーカル FOCAL ESXAUDIO アルパインBigX ALPINE アウターバッフル スラントバッフル  Aピラー加工 Aピラーツィーター埋め込み カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



作業のご依頼ありがとうございます♪

















































2020年10月15日

50プリウスにPHDの2wayスピーカーMASSIVEAUDIOhippoXL64サブウーファー他インストール!

50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



以前チラッと載せさせて頂いてからだいぶ経ってしまいましたけど…ようやくご紹介です。

50プリウスに2wayスピーカー+トランクウーファーインストール。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



リバティウォークさんのフルボディキットがバッチバチに決まっててカッコイイです!ヤバイ。

後ろにあるonUプリウスが超普通ですw



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



そんな50プリウスのドア内張はノーマルのままだったので思い切って下半分カスタムさせて頂く事になりました。

しかも久しぶりのダブルミッド!やっちゃいます。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



使用するスピーカーはこちら。

超レアデッドストックPHD AF5.1KITPROでしかもミッドが2セット!



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



CADで大胆にデザインしていきます。

ダブルミッドでスラントバッフルっていう当店のフラッグシップ仕様とも言える作りでいきます。

ウチのアウターバッフルはやっぱりスラントバッフルが多いですね!



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



NCルーターで切り出したパーツを



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



ある程度組んでみて



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



位置決めして加工を施していきます。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



それにしてもこのスピーカーは裏の作りまでもが美しいですね。

工芸品の域だと思いませんか?

流石は「イタリー製!」て感じ。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



背圧はこんな感じに逃がします。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



ベースのバッフルの形がほぼほぼ決まってきました。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



メインバッフルも決まってきたので後は隙間をパテで埋めて塗装の方へ。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



そしてにピラーの方のデザイン設計もCADで。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



ピラーにあてがうとこんなイメージです。

今回のやり方は別体のマウントを作って塗装して固定するタイプ。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



削りこんでパテ入れてこんな感じになります。

こちらも後は塗装へ。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



続いてトランクの方なんですが、先ず使用するウーファーはこちら。

MASSIVEAUDIOのHIPPO64XL。

なんと16.5㎝ウーファーでこのマグネットのデカさです!

マックス600w耐えるそうです。

こちらはUSA。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



そしてアンプはこちら。

MASSIVEAUDIOのBL1。

こちらもこのサイズでマックス1600wの優れもの。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



それらをこのESXのXE6440-DSP 6chアンプ内蔵プロセッサーでコントロール。

当店一押しの安定のプロセッサーなんです。

難しいプロセッサーが多い昨今ですが、一番扱いやすく問題も少ないプロセッサーだと勝手に思ってます。



IMG_5520[1]



そしてトランクの方も設計していきます。

今回はリバティウォークさんの方で予め組まれてたAirREXのエアサスキットを生かしたまま

オーディオインストールに絡めて箱を設計していきます。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



タイヤハウスをよけて結構変形なバスレフボックスになります。

ポートは箱の上に上がっていく設計です。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



配置もいい感じになってきました。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



エアサスキットの箱の上をメンテナンス時の事を考えてごっそり切開けます。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



パネル類はパテ等で仕上げて最終塗装へ。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



そして塗装完了したパネルと上面のS字ポート付きアンプボードを乗せていきます。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



天板の化粧パネルはアンプの面にはチェック柄のアクセントを。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



そしてトランクオーディオ完成!

エアサスキットにさり気なくシンプルに融合するデザインになったと思いませんか?



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



ドアの方も完成。

白とシルバーとクロームとがいい感じにマッチしますね。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



ピラーはこんな感じに。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



ホワイトのイルミネーションも忘れずに。

onUらしいインストールと言えばこういう感じでしょうかね。



50プリウス 50PRIUS オンユーファクトリー onufactory PHD MASSIVEAUDIO ESXAUDIO アウターバッフル スラントバッフル ダブルミッド ツイーターマウント ウーファーボックス カスタムカーオーディオ オーディオカスタム オーディオインストール カーオーディオカスタム



ちゃっかり〇ャックダニエル風ステッカーもいい場所に貼っていただきましたyo~。

作業のご依頼ありがとうございます!





















2020年8月31日

CX-8にフロント3way&トランクサブウーファーインストール

CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO Aピラー加工 ドアアウターバッフル



S様マツダCX-8にオーディオフルシステムのインストレーション作業です。



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO



納車即オーディオカスタムということでバリバリの新車にオーディオフルシステムをインストールさせて頂きました。



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO RX165  MX080



フロントスピーカーはブルームーンオーディオのRX165とMX080で構築した3wayを使用。

Aピラーにツィーターとスコーカーを埋め込み加工、ドアにはミッドバスをアウターバッフルにてインストール。

とにかくクリアで深みのあるサウンドということで人気の高いブランドですね。



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO XE6440-DSP



システムをコントロールするのはこちらESXの6chアンプ内蔵プロセッサーXE6440-DSP。

低コストで動きが安定しているので当店の人気ナンバーワンプロセッサーです。



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO アウターバッフル AUTOCAD CAD ステンレスバッフル ステンバッフル アルミバッフル ハイブリッドバッフル PVCバッフル M&M  PCD-1



CADでアウターバッフルとバッフルを設計。



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO ステンレスバッフル ステンバッフル アルミバッフル ハイブリッドバッフル PVCバッフル M&M  PCD-1



スピーカーバッフルはソリッドPVCとアルミとステンレスのトリプルハイブリッドバッフルという凝りようですw

先ずベースはソリッドPVCで。



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO ステンレスバッフル ステンバッフル アルミバッフル ハイブリッドバッフル PVCバッフル M&M  PCD-1



そしてサン精工さんの特注ステンバッフルとM&MDESIGNのPCD-1を投入。



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO ステンレスバッフル ステンバッフル アルミバッフル ハイブリッドバッフル PVCバッフル M&M  PCD-1



これでガッチリ固定。



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO アウターバッフル



その上に化粧パネルを制作していきます。



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO アウターバッフル



スェード調の生地を巻いてアウターバッフル完成。

ダイポルギーでがっつりデッドニングしたのにまさかの写真取り忘れ(涙)。

ごめんなさい。。。



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO Aピラー加工 ツィーター埋め込み



Aピラーは得意の縦2連デザイン。



CX-5 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO Aピラー加工 ツィーター埋め込み



角度を決めたリングに補強を入れてパテで成形して行きます。



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO Aピラー加工 ツィーター埋め込み



黒のジャージクロスを巻いてAピラーも完成。



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO JBL P1022 サブウーファー トランクウーファー サブウーファーボックス



そしてトランク。

ウーファーはご存知JBL。

アルミダイキャストで10インチのP1022を使用します。



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO AMP パワーアンプ アンプ BLUシリーズ BL1



ウーファー用のアンプは日本ではあまり見かけないアメリカの人気ブランドMASSIVEAUDIO。

BLUシリーズのBL1というモデルを使用。

17cm位のサイズでMAX1600ワットという小型でハイパワーのD級アンプです。



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO JBL P1022 サブウーファー トランクウーファー サブウーファーボックス



ウーファーボックスの方もCADで設計してNCルーターで切り出していきます。



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO JBL P1022 サブウーファー トランクウーファー サブウーファーボックス NCルーター CNC



設計どうり確実に切り出してくれる優れものです。



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO JBL P1022 サブウーファー トランクウーファー サブウーファーボックス



ウーファーの容量と納まりを考えて制作していきます。



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO JBL P1022 サブウーファー トランクウーファー サブウーファーボックス



化粧パネルを制作。

ウーファーのバスケットのバッフル面のデザインが分厚くて厳ついです。

蓋をしてもエッジが当たらないように高さを考えてデザインしています。



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO JBL P1022 サブウーファー トランクウーファー サブウーファーボックス NCルーター CNC



蓋をした時用のウーファーの抜き穴はハニカムにしてみました。

CNCならではのデザインでしょ?



CX-8 オンユーファクトリー onufactory bluemoonaudio ブルームーンオーディオ JBL ESX AUDIO MASSIVE AUDIO JBL P1022 サブウーファー トランクウーファー サブウーファーボックス



生地を巻いてトランクウーファー完成。

オーナメントパネルの下には化粧パネルを外せばジャッキ等の収納スペースになってます。

作業のご依頼ありがとうございます!























2020年8月17日

S2000に9型サイバーナビ ダッシュパネル製作取り付け

オンユーファクトリー onufactory フェイスパネル サイバーナビ 2din埋め込み加工 9型ナビ S2000 S2000ナビ

未だ多くのファンを魅了し続けているホンダの名車S2000ですが

流石に今の時代には大画面ナビが無いとちょっとということで

パイオニアのAVIC-CQ910(9V型ラージサイズナビ)をダッシュボードに加工取り付けさせて頂きました。

オンユーファクトリー onufactory フェイスパネル サイバーナビ 2din埋め込み加工 9型ナビ S2000 S2000ナビ

10年以上前の車とは思えない美しいフォルムと存在感です。

オーナー様の愛情が伝わる抜群のコンディションに圧倒されます。

オンユーファクトリー onufactory フェイスパネル サイバーナビ 2din埋め込み加工 9型ナビ S2000 S2000ナビ

ですがそこはお仕事ということで容赦なくダッシュボードにメスを入れさせて頂きます。

オンユーファクトリー onufactory フェイスパネル サイバーナビ 2din埋め込み加工 9型ナビ S2000 S2000ナビ

ダッシュボードの裏にはエアコンのダクトが張り巡らされている為

ナビ裏に通気口をある程度確保するように加工していきます。

オンユーファクトリー onufactory フェイスパネル サイバーナビ 2din埋め込み加工 9型ナビ S2000 S2000ナビ

そして2dinを入れる枠を制作します。

オンユーファクトリー onufactory フェイスパネル サイバーナビ 2din埋め込み加工 9型ナビ S2000 S2000ナビ

これでナビは入ったのでフェイスパネルを制作していきます。

オンユーファクトリー onufactory フェイスパネル サイバーナビ 2din埋め込み加工 9型ナビ S2000 S2000ナビ

MDFから成型したパネルに樹脂とパテで仕上げをし、外装色に近い色で塗装します。

オンユーファクトリー onufactory フェイスパネル サイバーナビ 2din埋め込み加工 9型ナビ S2000 S2000ナビ

ナビのフェイスの開閉クリアランスもバッチリになりました。

オンユーファクトリー onufactory フェイスパネル サイバーナビ 2din埋め込み加工 9型ナビ S2000 S2000ナビ

そしてしっかりと固定して完成!

オンユーファクトリー onufactory フェイスパネル サイバーナビ 2din埋め込み加工 9型ナビ S2000 S2000ナビ

実際の苦労とは裏腹に写真ではサラッとスムーズに仕上がったかのようにみえますw

実は時間めっちゃかかりました。。。

オンユーファクトリー onufactory フェイスパネル サイバーナビ 2din埋め込み加工 9型ナビ S2000 S2000ナビ

後ろ姿も美しいオープンスポーツですね。

いつかは乗ってみたい車です。

作業のご依頼ありがとうございました!!





2020年5月22日

N君キャデラックCTS クーペ オーディオカスタム

オンユーファクトリー on U factory ウーファー トランクオーディオ アンプラック オーディオカスタム キャデラック CTSクーペ ロックフォード パイオニア カロッツェリア HELIX

キャデラックのCTSクーペにトランクオーディオとドアアウターバッフルを製作しました。

オンユーファクトリー on U factory ウーファー トランクオーディオ アンプラック オーディオカスタム キャデラック CTSクーペ ロックフォード パイオニア カロッツェリア HELIX

車高調と鍛造ホイールのみのシンプルな外観ですが存在感のある2ドアクーペですね。

オンユーファクトリー on U factory ウーファー トランクオーディオ アンプラック オーディオカスタム キャデラック CTSクーペ ロックフォード パイオニア カロッツェリア HELIX

アクリルでサンドしたBOXにする事でウーファーが浮いている様に見せるデザイン。

オンユーファクトリー on U factory ウーファー トランクオーディオ アンプラック オーディオカスタム キャデラック CTSクーペ ロックフォード パイオニア カロッツェリア HELIX

NCルーターで何枚も切り出したMDFの積層でBOXを組み上げます。

オンユーファクトリー on U factory ウーファー トランクオーディオ アンプラック オーディオカスタム キャデラック CTSクーペ ロックフォード パイオニア カロッツェリア HELIX

今回のアンプラックの土台は硬質PVCをつかいました。

オンユーファクトリー on U factory ウーファー トランクオーディオ アンプラック オーディオカスタム キャデラック CTSクーペ ロックフォード パイオニア カロッツェリア HELIX

サイドパネルはトランクヒンジの入り込むスペースの加減を見ながら有機的なデザインに仕上げていきます。

オンユーファクトリー on U factory ウーファー トランクオーディオ アンプラック オーディオカスタム キャデラック CTSクーペ ロックフォード パイオニア カロッツェリア HELIX

CADでデザインした化粧パネルのデータをNCルーターで切り出します。

オンユーファクトリー on U factory ウーファー トランクオーディオ アンプラック オーディオカスタム キャデラック CTSクーペ ロックフォード パイオニア カロッツェリア HELIX

後は手作業で形を整えていきます。

オンユーファクトリー on U factory ウーファー トランクオーディオ アンプラック オーディオカスタム キャデラック CTSクーペ ロックフォード パイオニア カロッツェリア HELIX

パーツを塗装してサイドパネルと化粧パネルに生地を巻いてトランクオーディオの完成。

オンユーファクトリー on U factory  カーオーディオ アウターバッフル オーディオカスタム キャデラック CTSクーペ ロックフォード パイオニア カロッツェリア HELIX

ドアアウターバッフルの赤のイルミとトランクオーディオの赤のイルミがアクセントとしてリンクしているイメージ。

オンユーファクトリー on U factory  カーオーディオ アウターバッフル オーディオカスタム キャデラック CTSクーペ ロックフォード パイオニア カロッツェリア HELIX

Aピラーにツィータースコーカー。ドアにはミッドバス。でロックフォードのJ5653-Sの3Wayを構築しトランクウーファーにT1S2-10を使いHELIXのDSPpro2とパイオニアのRS-A09xと99xでフルマルチで鳴らしています。

ドアとピラーの製作工程は写真撮り忘れました。すいません????





2019年12月20日

オンユーファクトリー オリジナルウーファーボックスのご紹介

オンユーファクトリー onufactory サブウーファー サブウーハー バスレフ ポート ロックフォード フォーカル カーオーディオ カスタムカーオーディオ BOX 7

バスレフ型ウーファーボックスの製作です。

オンユーファクトリー onufactory サブウーファー サブウーハー バスレフ ポート ロックフォード フォーカル カーオーディオ カスタムカーオーディオ CAD図面 1

まずはCADで設計します。

最近はバスレフボックスの設計アプリ的なものがあって、ボックスのサイズやポートの幅、ポートの長さ、F0の狙う周波数等を入れればいいので設計が楽です。



オンユーファクトリー onufactory サブウーファー サブウーハー バスレフ ポート ロックフォード フォーカル カーオーディオ カスタムカーオーディオ CAD図面 2

そして切り出す板のサイズに配置しNCルーターで切り出します。



オンユーファクトリー onufactory サブウーファー サブウーハー バスレフ ポート ロックフォード フォーカル カーオーディオ カスタムカーオーディオ BOX 1

こんな感じに積み上げて組み立てます。

オンユーファクトリー onufactory サブウーファー サブウーハー バスレフ ポート ロックフォード フォーカル カーオーディオ カスタムカーオーディオ BOX 2

生地を巻いてアクリルを挟んでウーファーを取り付けて完成。

オンユーファクトリー onufactory サブウーファー サブウーハー バスレフ ポート ロックフォード フォーカル カーオーディオ カスタムカーオーディオ BOX 3

車のトランクのサイズ、ウーファーのサイズに合わせてワンオフでも作成します。

オンユーファクトリー onufactory サブウーファー サブウーハー バスレフ ポート ロックフォード フォーカル カーオーディオ カスタムカーオーディオ BOX 4

車に乗せるとこんな感じ。

ラゲッジスペースの一角にさり気なく収まる感じですね。

ご注文承ります。
