70スープラ オーディオ フルカスタム

後編はセンターコンソール製作デッキパネル製作メーターパネルカスタムの方に入ります。

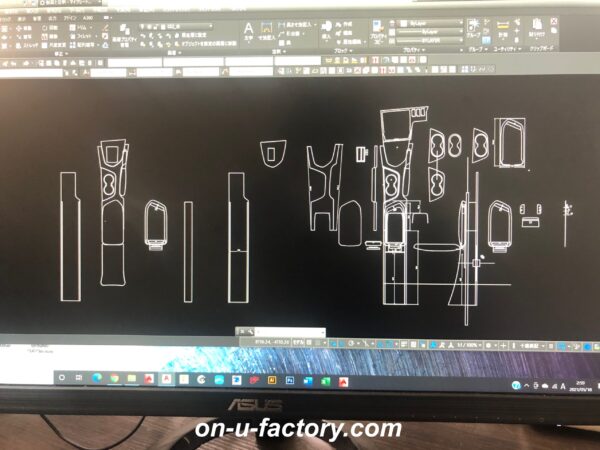

onUfactory オンユーファクトリー カーオーディオカスタム センターコンソール製作 CAD図面デザイン設計 CNCルーター 切り出し

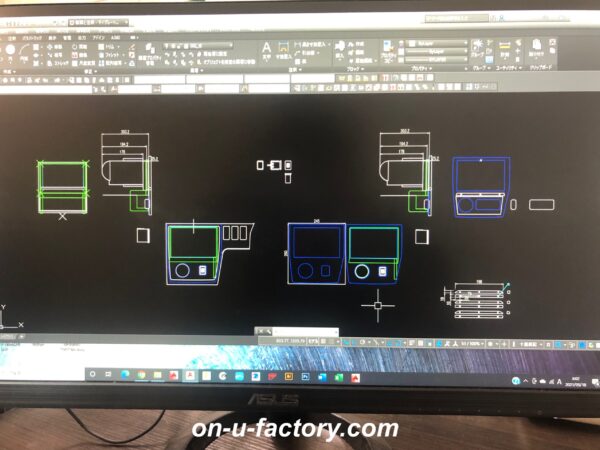

onUfactory オンユーファクトリー カーオーディオカスタム シフトインジケーター ブースト計 デッキパネル製作 CAD図面デザイン設計 CNCルーター 切り出し



並行してますがセンターコンソールとデッキパネルの方も先ずはCAD図面の方から。

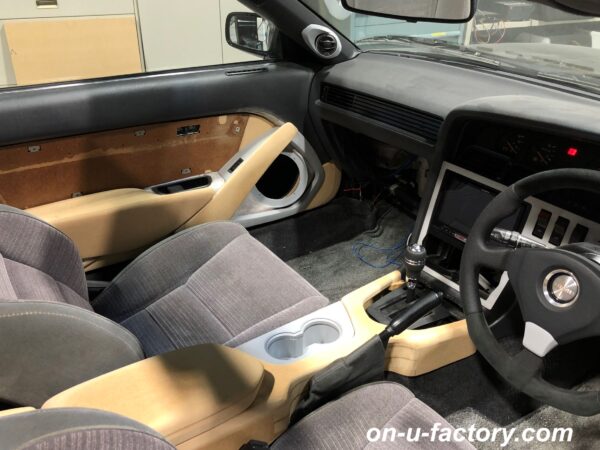

onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム センターコンソールデッキパネル製作途中



元の純正内装のセンターコンソールは使わずにまるごと1から製作していくことにします。

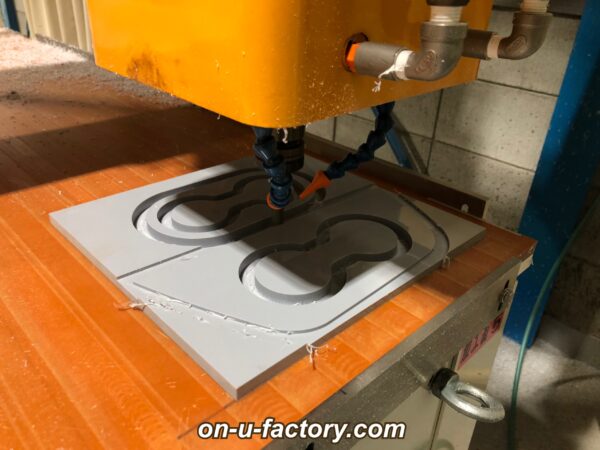

onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム センターコンソールカップホルダー CNCルーター切り出し



ドリンクホルダーの無い時代?の車だったみたいなのでPVCとアクリルをCNCで切り出してこちらもドリンクホルダー自体を1から制作していきます。

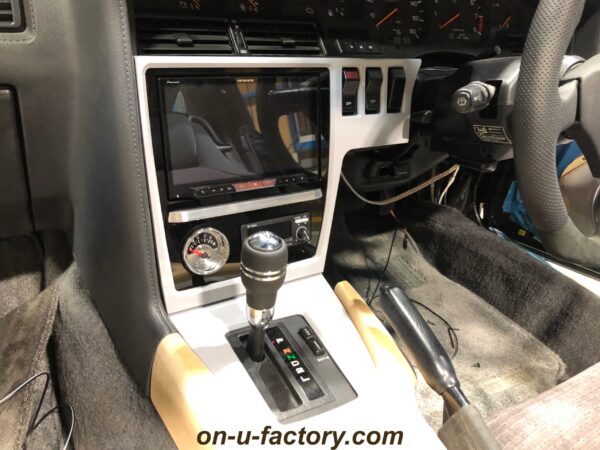

 onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム デッキパネルパネル シフト回り 加工



デッキパネルとシフトパネル部分も段々イメージできてきました。

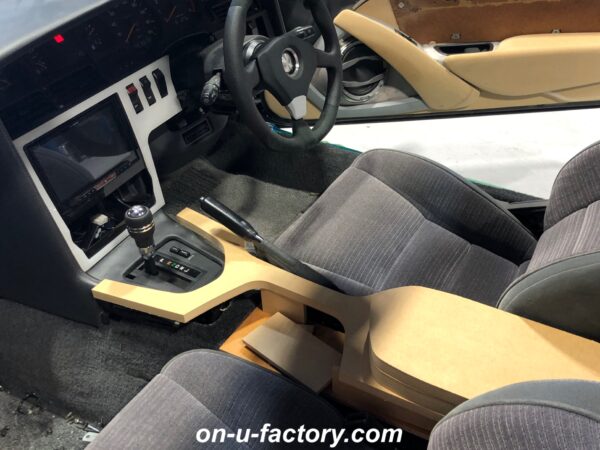

onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム センターコンソールデッキパネル製作途中 ほぼ形は完成



後はひたすら削って形成していきます。

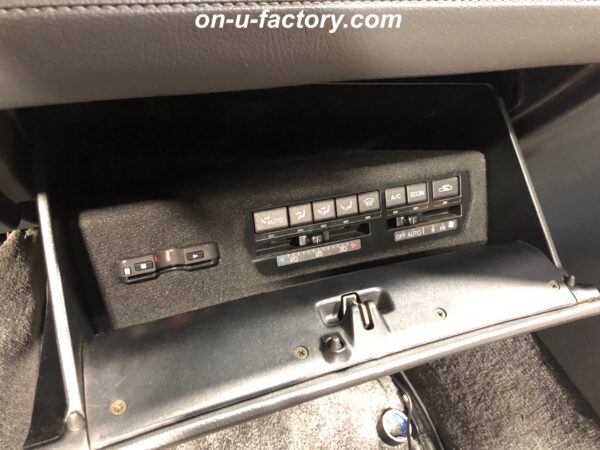

onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム エアコンパネル移設



エアコンパネルはグローブボックスの中に移設。

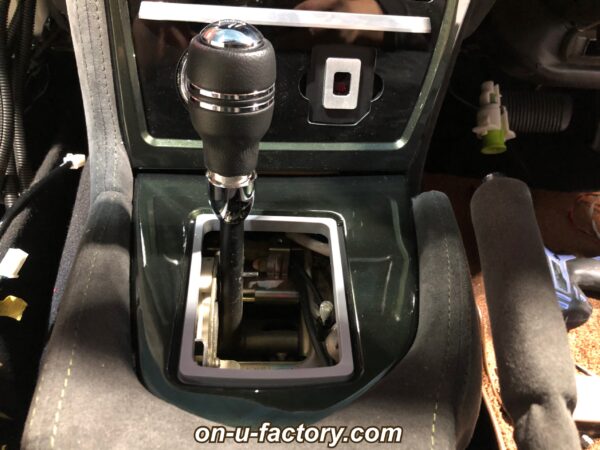

onUfactory オンユーファクトリー カーオーディオカスタム シフトブーツ枠制作



シフトブーツでシフトの表示部分が隠れるのでDAKOTADIGITALのDGS-1Rというシフトインジケーターで表示します。

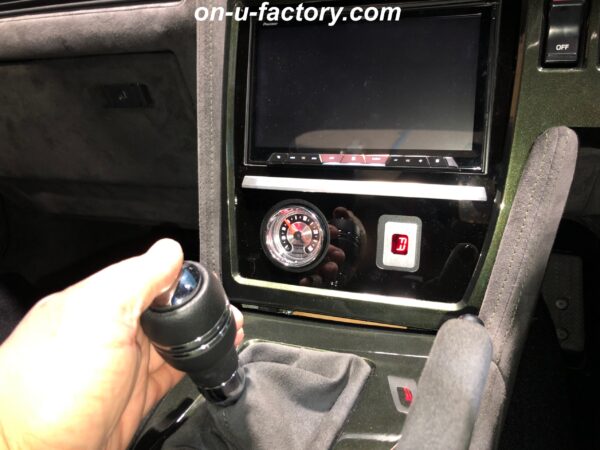

onUfactory オンユーファクトリー カーオーディオカスタム デッキパネル製作 AUTOMETER ブースト計と DAKOTADIGITAL シフトインジケーター製作 完成



ターボ車なのでAUTOMETERの1259 ブーストメーターを配置。

ATシフトインジケーターと並べてインストールして完成。

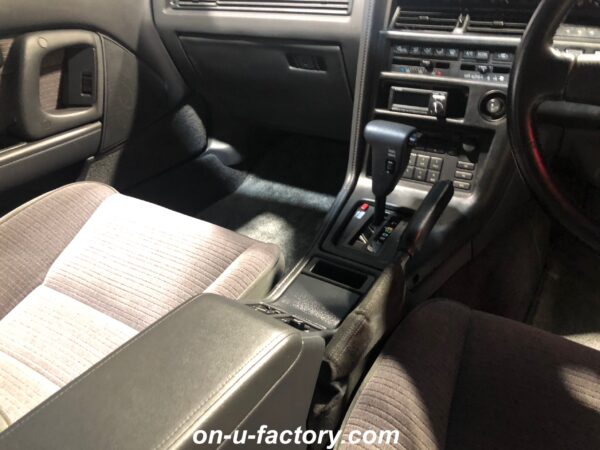

onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム 作業前センターコンソールシフト回りノーマル状態



こんな感じだったコンソール回りも

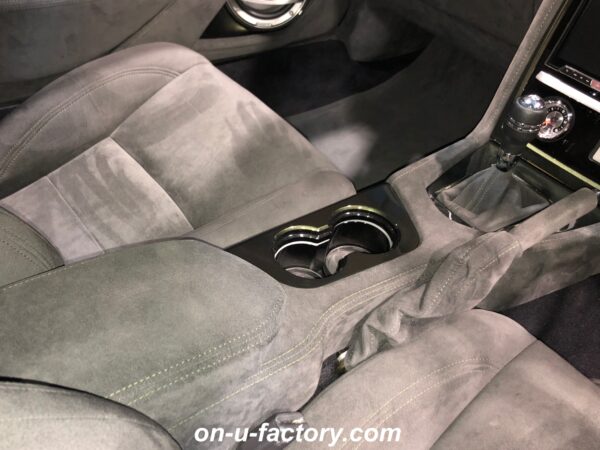

onUfactory オンユーファクトリー カーオーディオカスタム センターコンソール シフトブーツ 内装張替え 完成



今風アレンジで完成です。

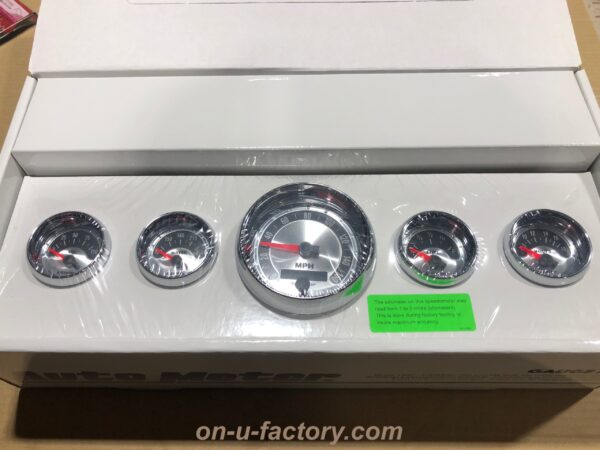

onUfactory オンユーファクトリー カーオーディオカスタム AUTOMETER AMERICAN MASCLE オートメーター アメリカンマッスルシリーズ



残るはメーターカスタム☆

使用するユニットはAUTOMETERのAmerican Muscleシリーズを6連分(写真のもの+タコメーター)。

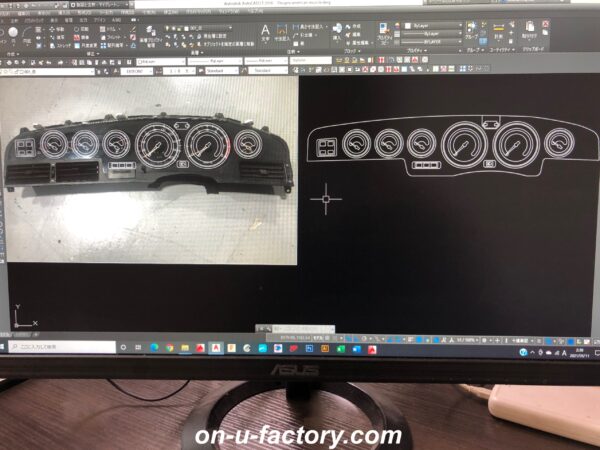

onUfactory オンユーファクトリー カーオーディオカスタム メーターカスタム メーターパネル製作 CAD図面デザイン設計 CNCルーター 切り出し



純正のメーターをバラして

幾つかの部分は使用します。



 onUfactory オンユーファクトリー カーオーディオカスタム メーターパネル制作 配置



切り出したパーツで実際にメーターの並びを調整していきます。

この時点で既に結構な重厚感。

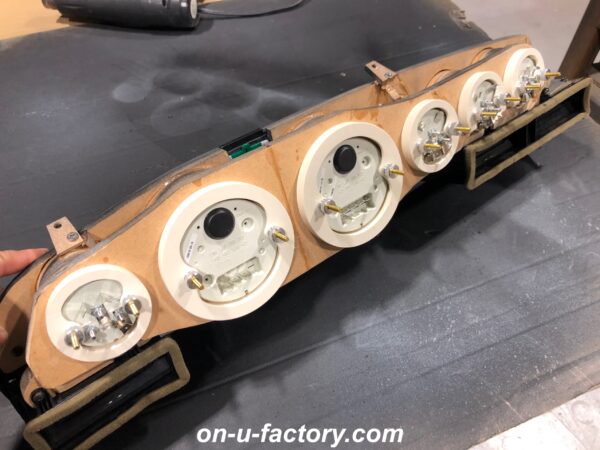

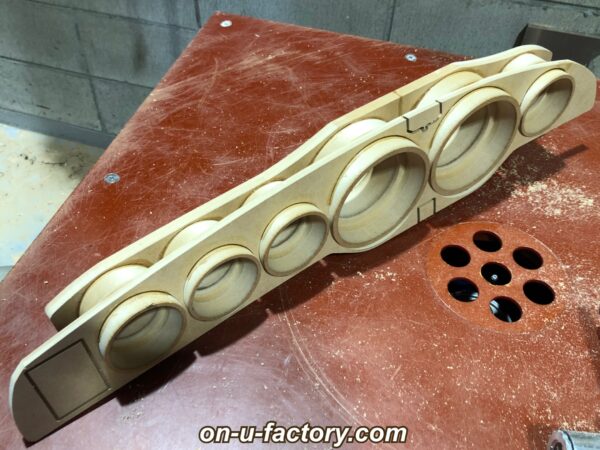

onUfactory オンユーファクトリー カーオーディオカスタム メーターパネル土台制作



メーターパネルはゆっくりカーブしているので1回で図面通りにはいきませんでした💦

地道に現車で合わせていくしかないですね。



onUfactory オンユーファクトリー カーオーディオカスタム メーターパネル制作 固定ブラケット作り直し



メーターを固定するパーツもキットのものが使えない形になったので作り直すことに。。。

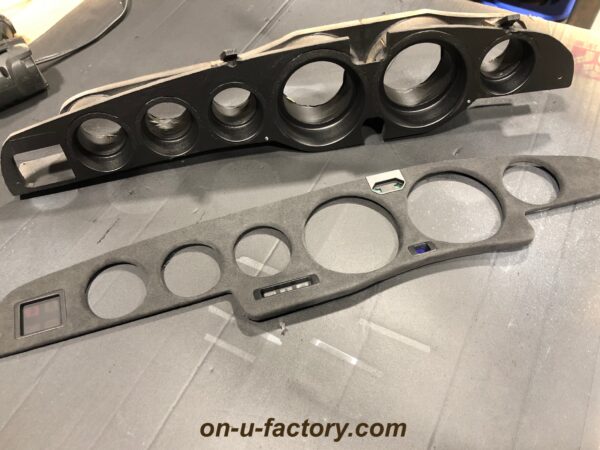

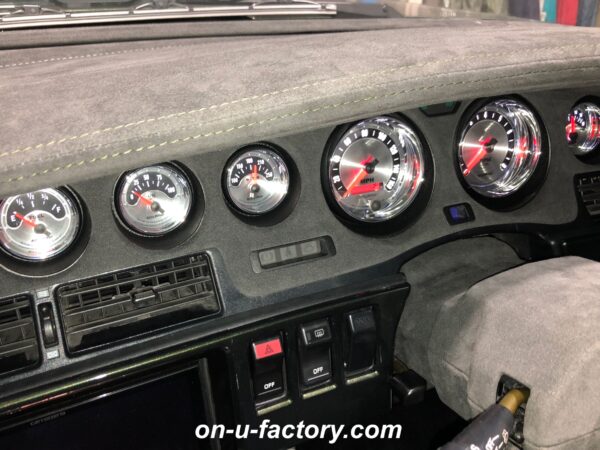

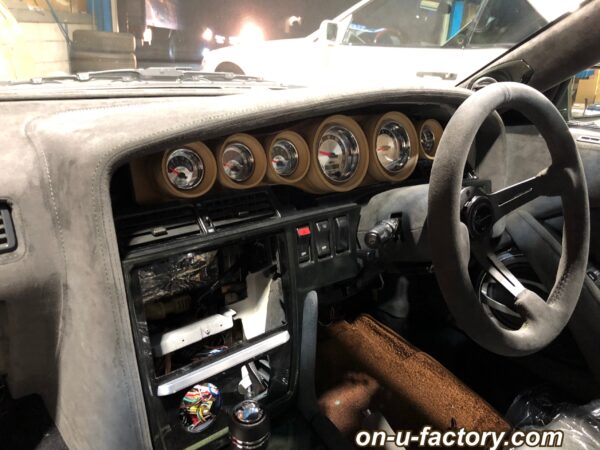

onUfactory オンユーファクトリー カーオーディオカスタム メーターパネル制作 土台と枠



化粧パネルは内装張替え生地と同じウルトラスェード。

ベースパネルは黒塗りで。

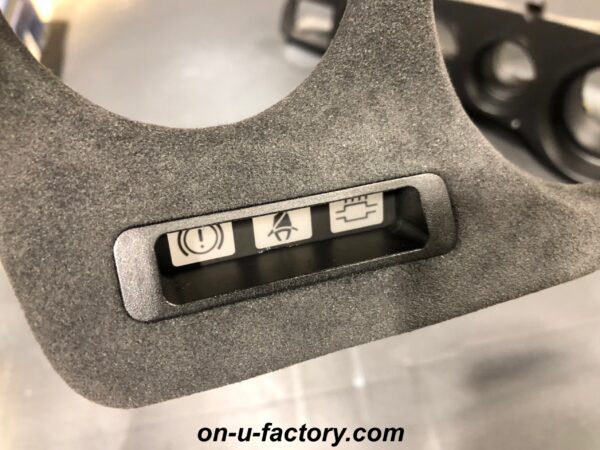

onUfactory オンユーファクトリー カーオーディオカスタム メーターパネル制作 細部インジケーターランプ類



インジケーターランプ類も新たに作ります。

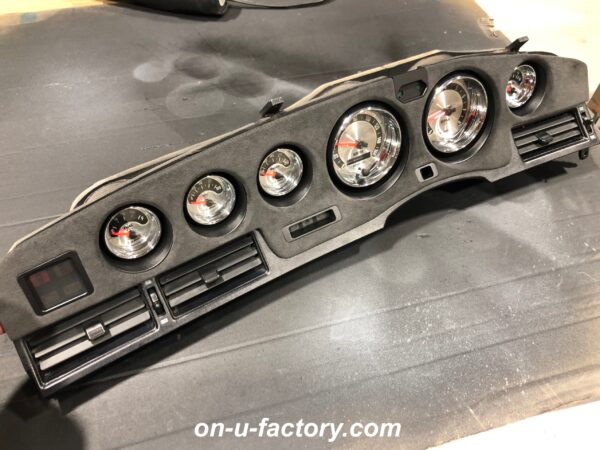

onUfactory オンユーファクトリー カーオーディオカスタム メーターパネル制作 ほぼ完成



作成したパーツを組み上げてメーターはほぼ完成。

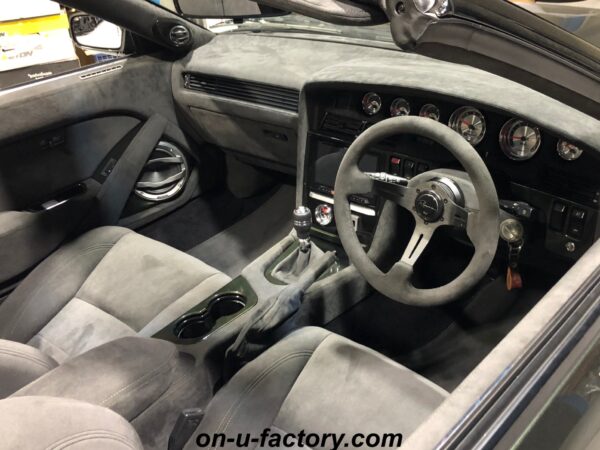

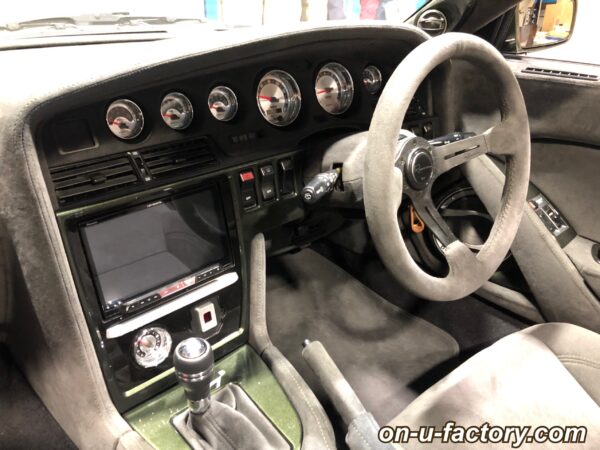

onUfactory オンユーファクトリー カーオーディオカスタム AUTOMETER AMERICAN MUSCLE メーターカスタム  内装張替え 完成



配線を収めてメーターカスタム完成です!

メーターパネルに使用したユニットは左からAUTOMETER American Muscleシリーズの1215フューエルメーター・1226オイルプレッシャーメーター・

1236ウォーターテンプメーター・1289スピードメーター・1298タコメーター・1294ボルトメーターの6連です。



onUfactory オンユーファクトリー カーオーディオカスタム AUTOMETER AMERICAN MASCLE オートメーター メーターカスタム ブースト計 デッキパネル製作 シフトインジケーター 内装張替え 完成



新し過ぎないけど古い感じもないというなかなかイイ感じの雰囲気のカスタムになったんじゃないでしょうか?

ネオクラッシック系カスタムの新ジャンル的に捉えてもらえると嬉しいです。



onUfactory オンユーファクトリー 70スープラ カーオーディオカスタム 外観スタイリング ボディーカラーグリーン



S様、作業のご依頼その他にも色々して頂きありがとうございました!!
